- Resumen -

En esta práctica se conocerá, identificará y comprobará el funcionamiento de los cables de red estructurado.

- Introducción -

En la era digital actual, las redes de comunicación son fundamentales para el funcionamiento eficiente de cualquier organización, y una parte esencial de estas redes es la infraestructura física que las sostiene, en la cual los cables de red estructurados juegan un papel crucial. Esta práctica tiene como objetivo investigar la configuración de los cables de red directos y cruzados, así como explicar y demostrar la forma de probar cada tipo. Además, se pondrán en práctica los conocimientos adquiridos al ensamblar y probar dos cables de red directos y dos cables de red cruzados. A través de esta actividad, se adquirirán habilidades prácticas en la creación y verificación de cables de red, esenciales para el diseño y mantenimiento de infraestructuras de comunicación efectivas.

Los cables de red estructurados, comúnmente conocidos como cables Ethernet, son esenciales para establecer conexiones en redes locales. Se componen de ocho hilos de cobre trenzados, agrupados en cuatro pares, cada uno con un color específico. Estos cables se utilizan para transmitir datos y alimentación eléctrica entre dispositivos compatibles.

- Materiales -

- Cable de red para armar

- Cabezales de ethernet

- Pinza ponchadora de cable de red

- Desarrollo -

1. Investigar la configuración de los cables de red estructurados: Directo y cruzado.

2. Investigar y explicar la forma de probar un cable de red directo y uno cruzado.

3. Armar 2 cables de red directos y probarlos.

4. Armar 2 cables de red cruzados y probarlos.

- Resultados -

La configuración de los cables de red estructurados se define por dos tipos principales: directo y cruzado. La diferenciación radica en el orden de los colores de los hilos en los conectores RJ45 en cada extremo del cable.

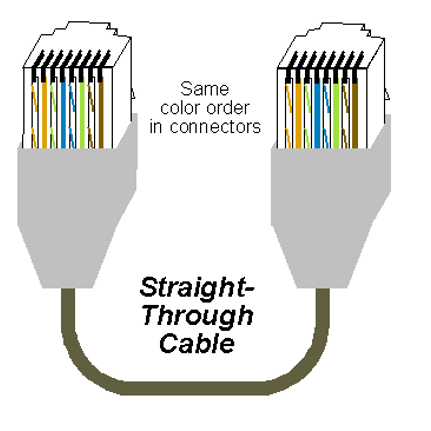

Un cable directo utiliza el mismo esquema de coloración en ambos extremos. Los cables directos se utilizan para conectar dispositivos de distintos tipos como: computadora a un switch, switch a un router y router a un módem. En este tipo de conexión, los pines del conector RJ45 en un extremo del cable coinciden con los pines correspondientes en el otro extremo, permitiendo una comunicación fluida entre los dispositivos dispares.

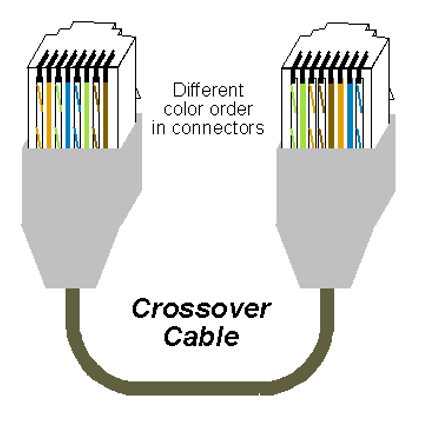

Un cable cruzado, a diferencia del cable directo, emplea dos esquemas de coloración distintos en sus extremos, utilizando uno de los estándares T568A en un extremo y T568B en el otro. Los cables cruzados se utilizan para conectar dispositivos del mismo tipo, como: computadora a otra computadora y switch a otro switch.

En esta configuración, los pines transmisores de un extremo se conectan a los pines receptores del otro extremo, y viceversa, facilitando la comunicación directa entre dispositivos similares.

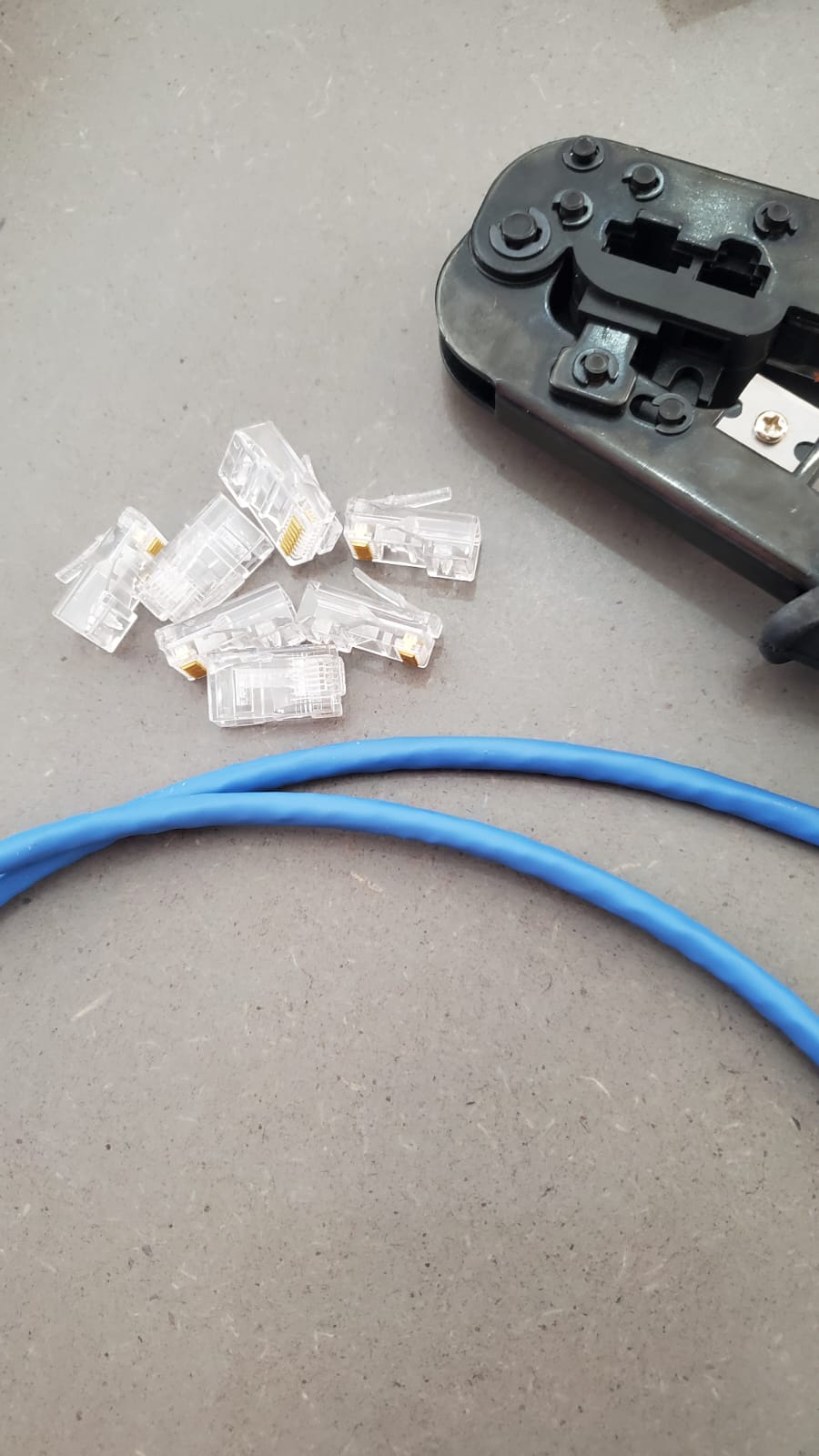

A continuación, se muestra una foto de los materiales que usaremos en una práctica.

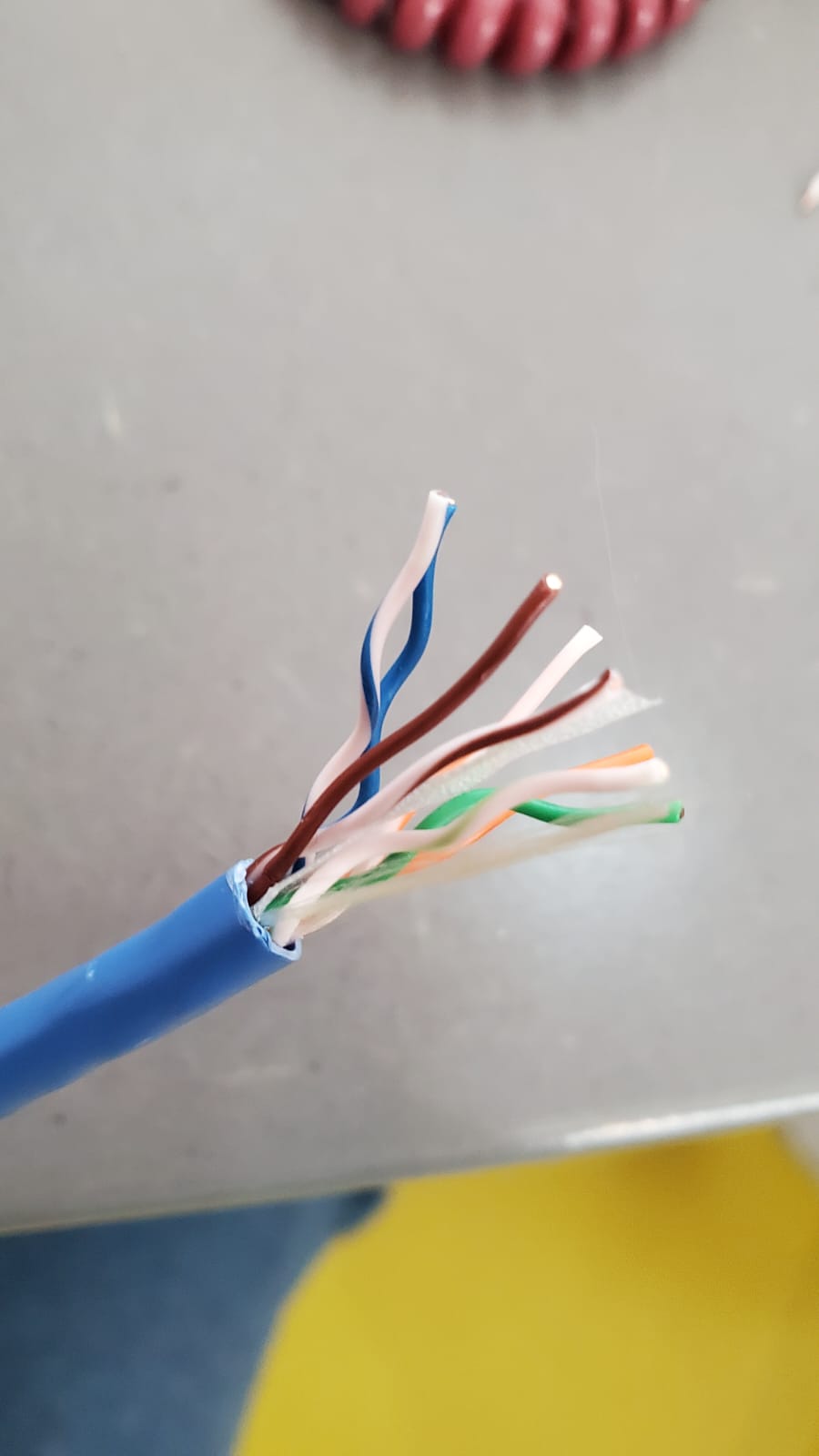

El primer paso fue pelar el cable de red para poder visualizar cada uno de los cables que estaban en su interior, como se muestra a continuación.

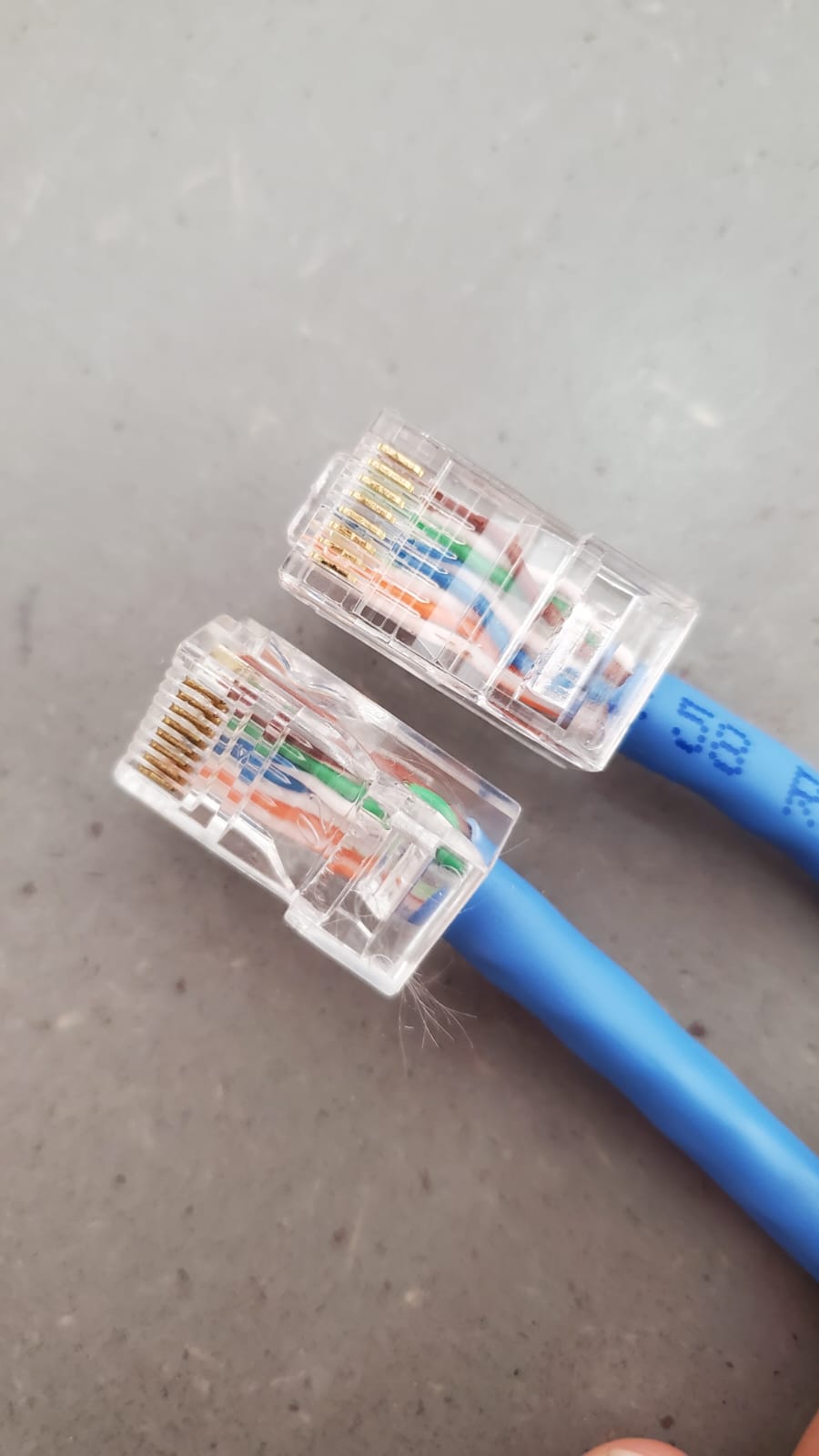

Asi mismo, se comenzó por realizar los cables de red directos. Para ello se organizaron por colores y una vez organizados se les colocaron los cabezales de Ehernet con ayuda de las pinzas, quedando de la siguiente manera.

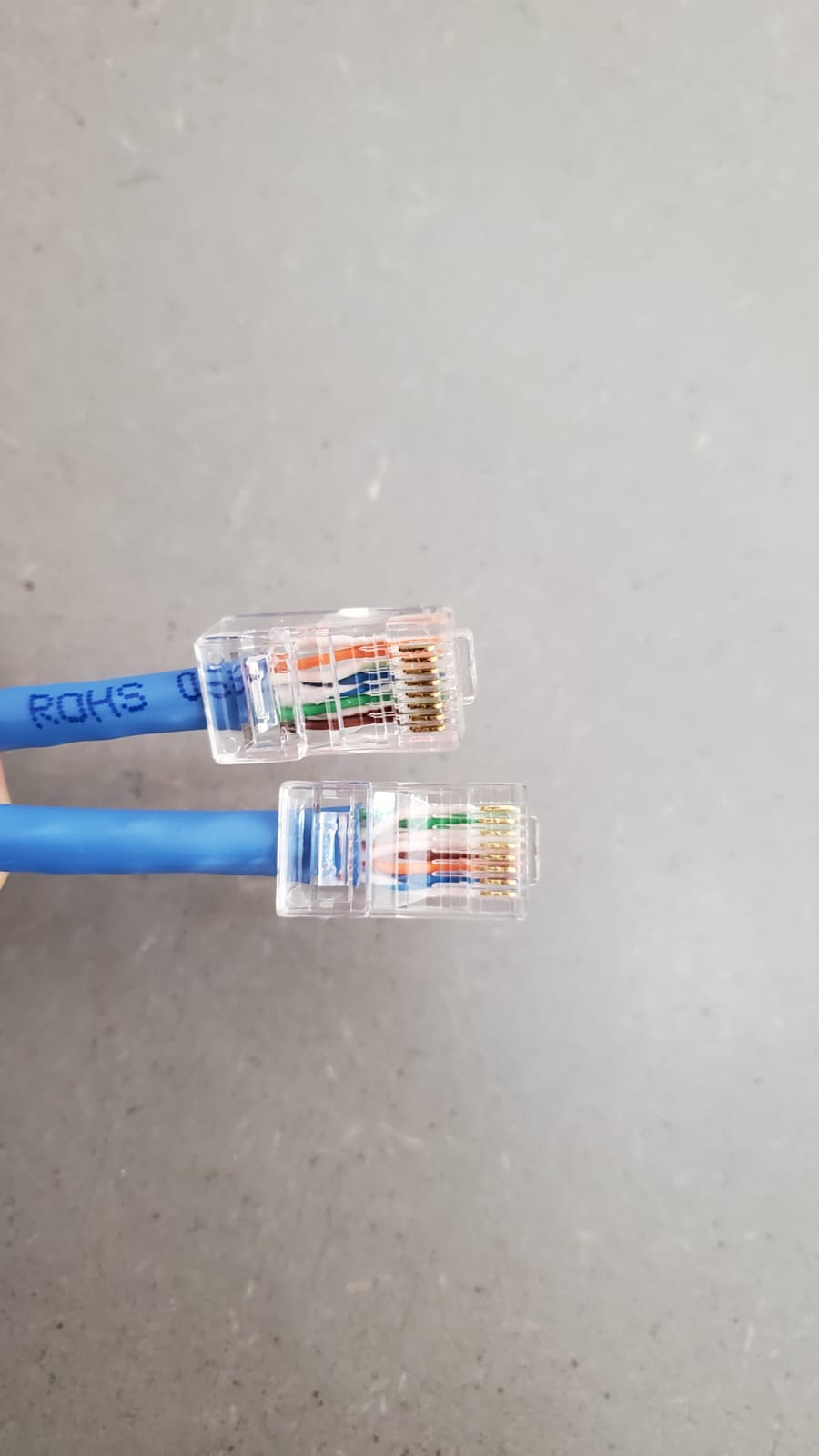

Finalmente, se realizó la configuración cruzada siguiendo el mismo procedimiento.

- Conclusiones -

En conclusión, la configuración de cables de red estructurados es fundamental para asegurar una comunicación eficiente y correcta entre dispositivos en una red. Los cables directos se utilizan principalmente para conectar dispositivos diferentes, como una computadora a un switch, mientras que los cables cruzados son necesarios para conectar dispositivos similares, como dos computadoras directamente. Con el conocimiento de los estándares T568A y T568B, se puede configurar correctamente ambos tipos de cables para asegurar una transmisión de datos adecuada. A pesar de que muchos dispositivos modernos pueden auto-detectar y ajustar la configuración de los cables, es importante entender estas configuraciones para solucionar problemas y realizar instalaciones de red precisas y eficientes.

- Referencias -

CCNA desde Cero: https://ccnadesdecero.es/cable-directo-cruzado-y-consola-diferencias/

¿Qué es un cable de red cruzado y para qué se utiliza? https://www.youtube.com/watch?v=c_efRdkFo2I

Diferencias entre cable directo y cable cruzado para redes Ethernet https://es.wikipedia.org/wiki/Categor%C3%ADa:Cables
